產品介紹

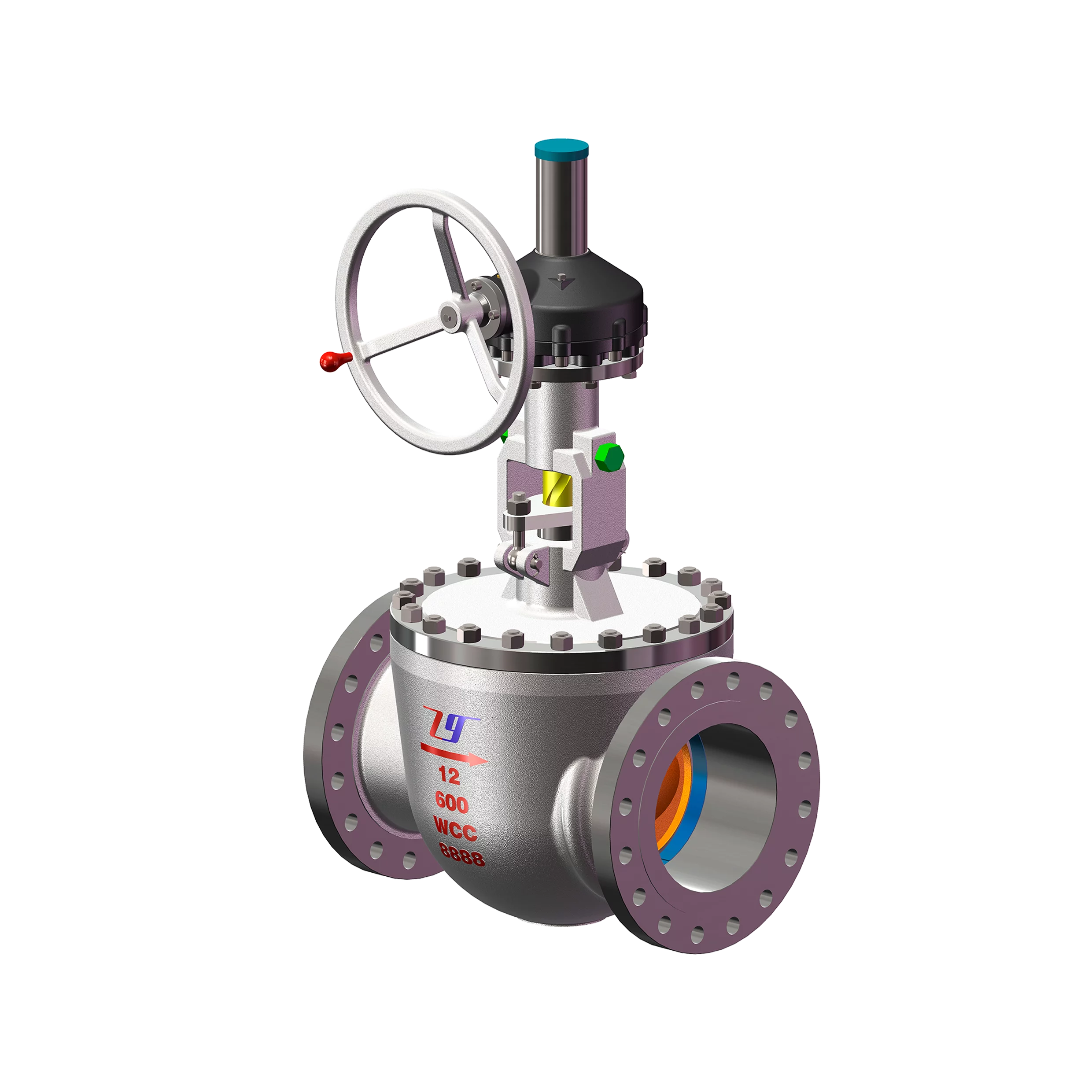

軌道式強制密封球閥
具備高可靠性,主動密封性和長壽命的特點,通過閥桿底部楔形面與導軌槽和導銷軌相互配合,使開關過程中球體遠離閥座并無摩擦轉動。適用介質:成品油,原油,原料氣,天然氣,煤氣,輕質油,污水,烷類,烴類。特色:一體上裝式閥體,可實現在線維修及零件更換滿足各種嚴苛工況下對閥門密封性和壽命的要求。閥門開啟時,球體遠離閥座,獨特的流線形閥座密封面設計,介質沿密封面360°環形沖洗,帶走雜質,防止雜質沉積,保持閥座清潔。球體轉動至全開位置時,具有很高的CV值,提高流動效率,降低了介質沖刷腐蝕率,整體壽命得到提高。閥門關閉時,閥桿楔形面機械力推動球體緊壓閥座,實現可靠密封。
產品特色:
1.零摩擦啟閉球體旋轉過程中與閥座無接觸,減少磨損,延長使用壽命,特別適合頻繁操作。
2.雙向密封可靠閥座通常采用彈性密封(如金屬 + PTFE),支持雙向流向,密封等級可達 API 6D Class VI(零泄漏)。
3.耐高壓高溫金屬密封結構可承受高壓(如 Class 2500)和高溫(如≤450℃),適用于苛刻工況。
4.防火防爆設計符合 API 607 防火標準,閥桿采用防吹出結構,安全性高。
5.自動泄壓功能球體上通常設計有壓力平衡孔,避免閥腔因溫度變化導致壓力異常升高。
產品參數
口徑:
NPS 2”-24”(DN50-600)
壓力 (PRESSURE):
ASME CL150-CL2500LB (PN10-PN420)
溫度范圍:
-46°~+425℃
設計:
API6D
端接:
全通徑&縮徑 法蘭連接,焊接連接
操作:
手柄、鍋輪、氣動、電動、液動等
材質:
主體材料:A105/WCB,F(xiàn)11/WC6,F(xiàn)22/WC9,LF2/LCB,F(xiàn)304/CF8,F(xiàn)316/CF8M,F(xiàn)51/4A,F(xiàn)53/5A等
閥芯材料:A105/WCB,F(xiàn)11/WC6,F(xiàn)22/WC9,LF2/LCB,F(xiàn)304/CF8,F(xiàn)316/CF8M,F(xiàn)51/4A,F(xiàn)53/5A,410,630等
閥座材料:RPTFE,PPL,PEEK,NYLON,不銹鋼,410,司太立合金等
